【恒力】手机抛光打磨技术

随着数控加工技术的发展,五轴联动数控打磨机在工厂中越来越得到广泛地应用,五轴数控打磨机已成为现代机床企业竞相开发的主流产品，其性能逐渐提高，应用领域不断地拓展开来。可应用于手机，平板，笔记本，电子烟外壳，充电宝，五金卫浴等产品抛光打磨，其中，捷牛JN-D05-A02是一款针对手机壳打磨设计开发的五轴数控抛光打磨设备。机床适用于：铝合金不锈钢等手机外壳、中框打磨抛光。是行业中的代表作品。该机床一次性可以同时加工五个同类工件，且工件无需重新装夹可连续完成四道打磨工序，尤其在手机金属外壳打磨行业，轻松解决了侧边圆弧和大面平面及弧面打磨的各种技术和工艺难题。

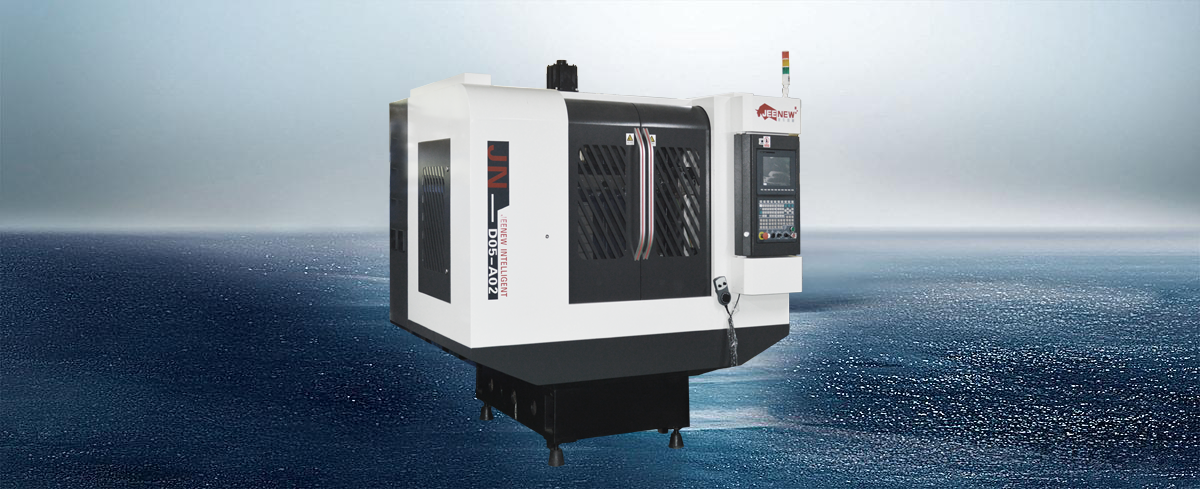

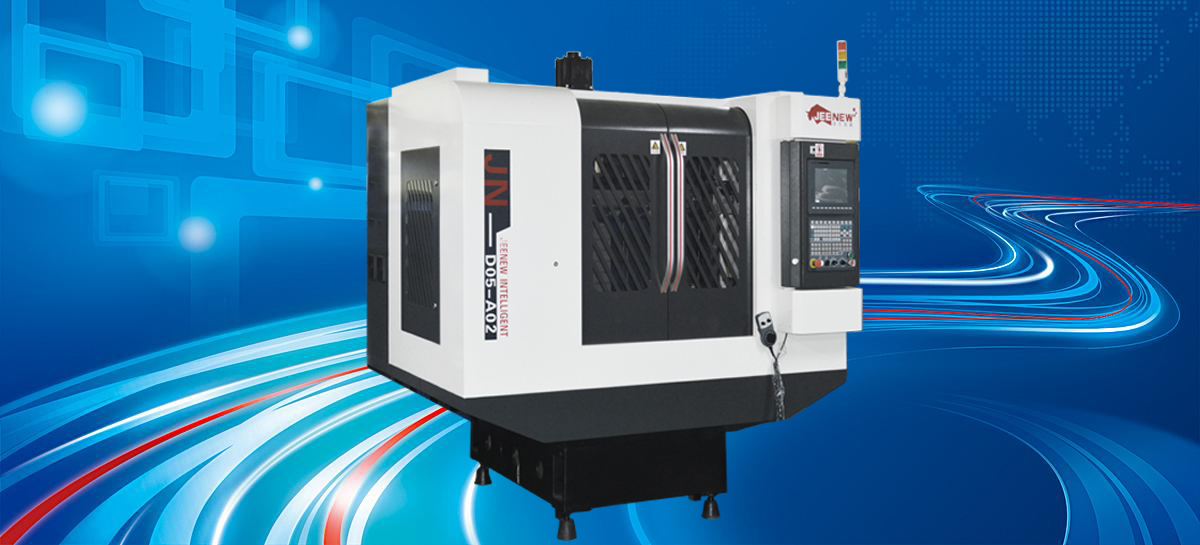

捷牛JN-D05-A02五轴数控打磨机

具有专业、省时、高效的共同优势

设备采用了恒力打磨技术

具有很强的稳定性

和易用性特点

捷牛五轴数控打磨案例

图|捷牛恒力五轴打磨设备

捷牛JN-D05-A02 数控系统采用我司与台湾新代数控系统合作开发的可控恒力打磨的五轴数控系统，系统稳定性强。恒力打磨是指在打磨过程中让产品受力恒定在一定范围区间，例如设定20N(上偏10%)若打磨力变化超过22N，该系统可实时补偿压力值，而其它数控系统获取数据后只执行工件对刀功能,对刀完成调整位置后不执行实时监控打磨力的大 小并作出调整。由于产品或者耗材来料的时候可能出现一定的变形或尺寸偏差,普通打磨设备会导致产品打磨表面质量偏差,有实时补偿功能设备就可以很好解决这一问题。

捷牛五轴数控打磨

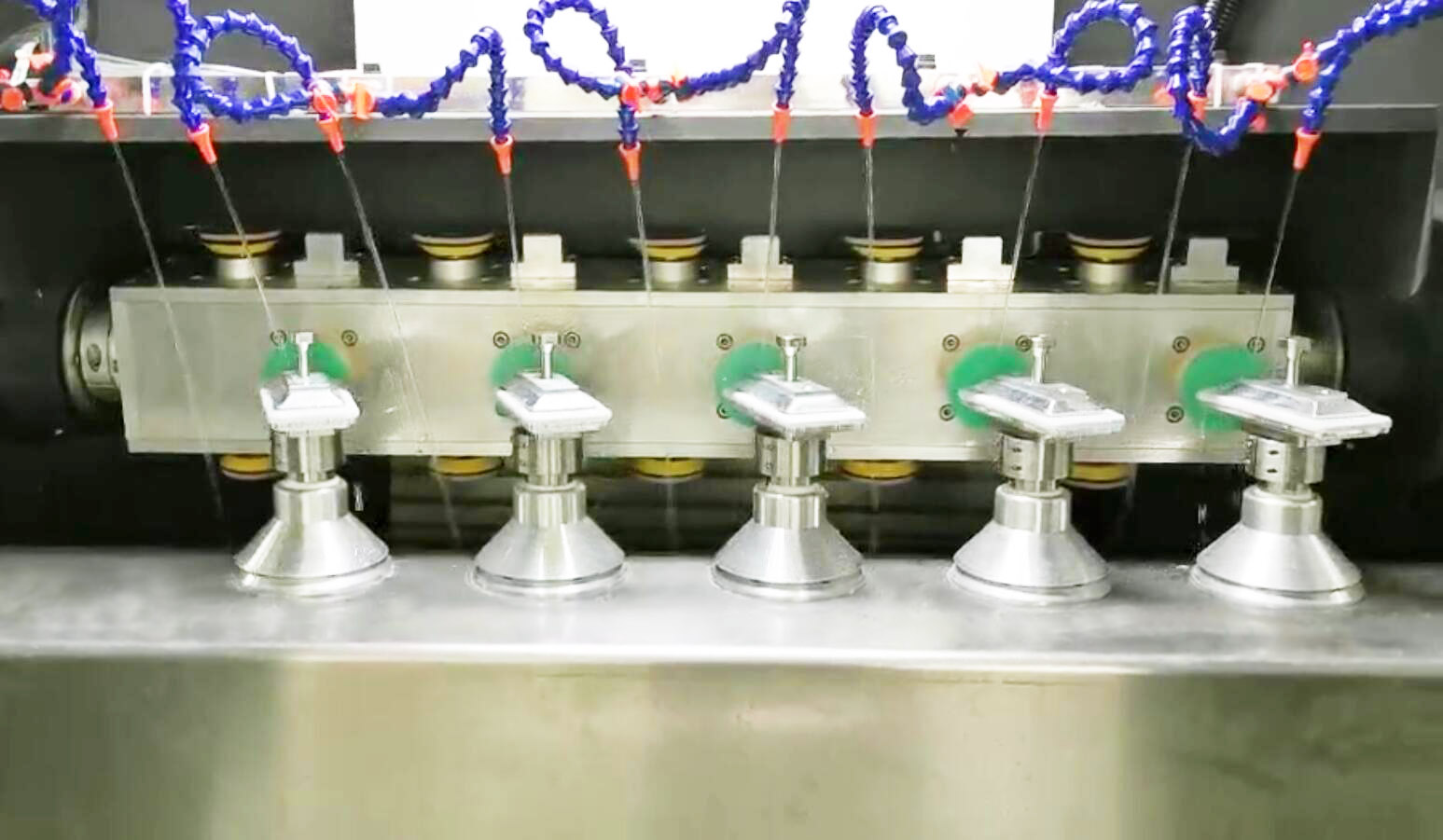

图1|打磨窗口

设备结构简介：

电主轴采用多层防护，第一道气密封密封防护，很好保护轴承不容易被打磨液侵入。第二道密封圈防护确保打磨液不容易侵入电机，第三道防护线圈防水防护，保证线圈不被磨液侵入造成短路。

偏心磨头为纯机械结构装置，磨盘偏心量为2.5mm,偏心座、轴承偏心轴均为紧密配合零间隙，轴承端盖密封等可很好防止打磨液进入。每个磨头都进行平衡调校，震动小，精度高。

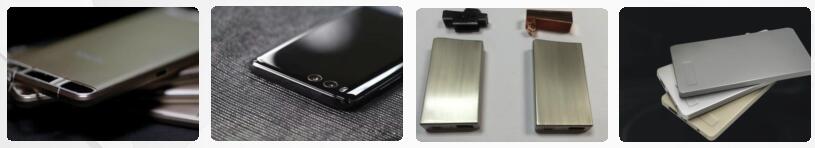

打磨样品

设备特点：

1.3D仿形加工，可以打磨产品侧面、平面、弧面等部位。

2.内置打磨自动喷淋循环过滤设施，湿式打磨抛光，高效环保。

3.依据产品打磨工艺要求，实现二至四面磨头全自动打磨抛光。

4.大铸铁机身，大钣金外壳。产品打磨稳定性高，行程更大，操作空间更大。

5.五工位单独控制，具备恒力打磨功能，可根据打磨力的大小自动调整产品位置。

设备应于范围：

1.该设备主要针对对角线在200mm以内，手机类等产品配件的打磨抛光。

2.可以打磨塑胶、不锈钢、铝合金等产品零件。

3.可以实现产品平面、外曲面、侧面、小A面等不同打磨抛光要求。
